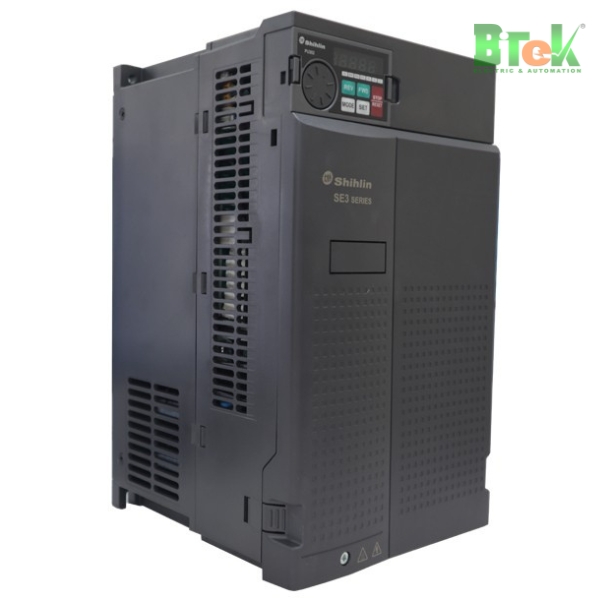

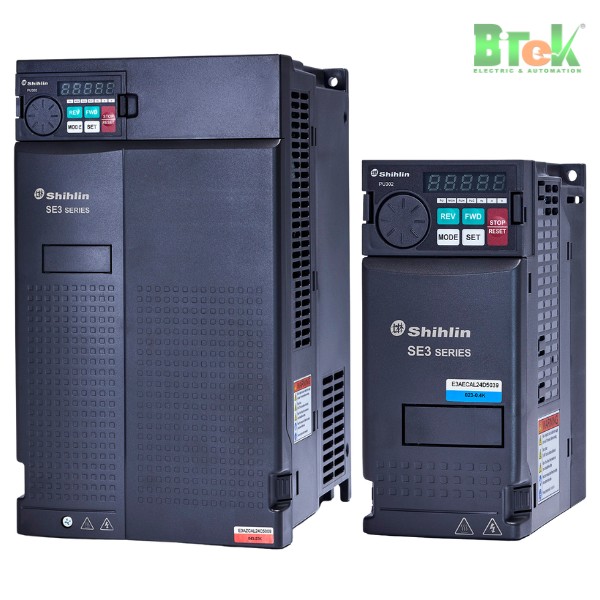

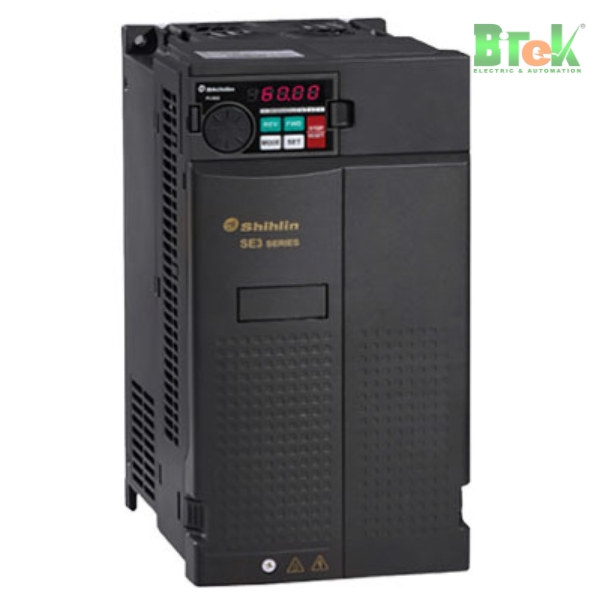

Biến tần Shihlin SE3

1. Giới thiệu tổng quan biến tần Shihlin SE3

Shihlin SE3 là dòng biến tần công nghiệp hiệu năng cao của hãng Shihlin Electric (Taiwan). Biến tần SE3 nổi bật với vector điều khiển mạnh, hỗ trợ động cơ không đồng bộ (IM) lẫn động cơ đồng bộ nam châm vĩnh cửu (IPM/SPM), nhiều chế độ điều khiển vị trí – tốc độ – mô-men – căng dây (tension), và tùy chọn truyền thông tốc độ cao (CANopen/Profibus/DeviceNet/EtherCAT/Modbus TCP).

Biến tần Shihlin SE3 lắp đặt cho các dải công suất động cơ:

• Nguồn điện 1 pha 220V: (SE3-021) công suất từ 0.4kW → 2.2kW
• Nguồn điện 3 pha 220V: (SE3-023) công suất từ 0.4kW → 15kW
• Nguồn điện 3 pha 380V: (SE3-043) công suất từ 0.4 kW → 22kW

2. Đặc điểm kỹ thuật nổi bật của biến tần Shihilin SE3

2.1 Hiệu năng điều khiển cao – mô-men khởi động lớn

• Sensorless Vector (SVC): 200% tại 0.5 Hz
• Closed-loop Vector (FOC + PG): 180% tại 0 Hz
• Tỷ lệ điều khiển tốc độ:
  • IM: SVC 1:200, FOC+PG 1:1000
  • PM (IPM/SPM): SVC 1:20, FOC+PG 1:1000
    → Khởi động tải nặng êm, giữ tốc độ chính xác ở dải tốc độ rất thấp.

2.2 Đa chế độ điều khiển – đáp ứng chính xác các yêu cầu

• Position / Speed / Torque / Tension control
• Kết hợp mode (ví dụ speed + torque) qua I/O
• Chức năng định vị nâng cao (Homing, zero-speed, Pr/Pt – khi gắn PG card)
  → Phù hợp máy kéo dây, dệt – cuốn, cán – kéo, căng băng/tension, khâu định vị cơ cấu.

2.3 Truyền thông tốc độ cao – mở rộng linh hoạt

• RS-485 (Shihlin/Modbus RTU) tích hợp
• Tùy chọn: CANopen, Profibus, DeviceNet, EtherCAT, Modbus TCP
• Cổng RJ45 cho keypad rời; terminal chuẩn Châu Âu dễ đấu nối
  → Kết nối PLC/HMI/SCADA nhanh, đồng bộ nhiều trục, tích hợp line hiện hữu.

2.4 Độ bền đạt chuẩn công nghiệp – chống nhiễu tốt

• RFI filter tích hợp (có công tắc on/off) → giảm nhiễu EMC trong tủ có nhiều biến tần hoặc thiết bị điện tử nhạy nhiễu.
• Khe gió tản nhiệt cách ly (Isolated Air Duct): quạt tản nhiệt không thổi bụi/dầu vào bo mạch điện bên trong.
• Quạt đặt phía trên – tháo rời dễ bảo trì; dây terminal không ảnh hưởng thao tác tháo quạt.
• Công nghệ Soft-PWM: giảm tiếng ồn “hú” của motor, hạn chế bức xạ EMI

2.5 Khả năng chịu quá tải cao & bảo vệ an toàn

• Quá tải 150% / 60s; 200% / 3s (ở cấp tải nặng)→ chịu được “đỉnh tải” khi thay đổi đột ngột.
• Bảo vệ: mất pha, quá áp/thấp áp, quá dòng, ngắn mạch ngõ ra, chạm đất, quá nhiệt motor & IGBT, lỗi truyền thông, chống kẹt (stall prevention)…

2.6 Dễ cài đặt – dễ vận hành – dễ bảo trì

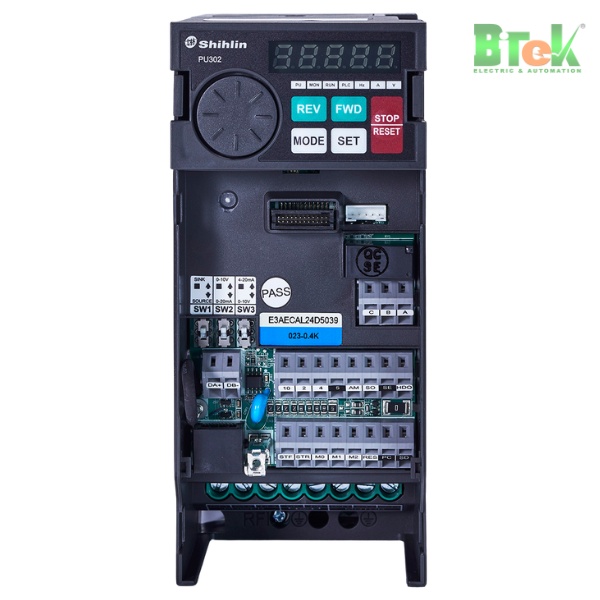

• Keypad LED 5 số có núm xoay → thao tác cực nhanh
• Grouping Parameters: tham số gom theo nhóm (không theo số thứ tự) → tìm tham số và cài đặt nhanh chóng.
• Built-in Simple PLC: 21 lệnh cơ bản + 14 lệnh ứng dụng, có phần mềm PC để lập trình.
• Lưu 12 lịch sử báo lỗi (Alarm history) – hiển thị chi tiết 2 lỗi mới nhất: tần số/dòng/áp/PN/ thời gian vận hành… → dễ dàng tra cứu thông tin báo lỗi và nguyên nhân sự cố.

3. Ứng dụng phổ biến của biến tần Shihlin SE3

• Dệt – kéo sợi – thu / xả cuộn – căng băng (tension): cần kiểm soát mô-men/tốc độ/lực căng và đồng bộ nhiều trục.
• Máy kéo dây kim loại / máy cán – kéo: yêu cầu mô-men lớn ở tốc độ thấp, dải điều khiển rộng.
• Băng tải, máy đóng gói, ép – cán – cắt: cần S-curve để giảm sốc cơ khí.
• Bơm – quạt: PID/điều chỉnh theo tải, truyền thông RS-485/SCADA.
• Máy CNC, phay, tiện, đánh bóng tốc độ cao, máy khoan PCB, cắt khắc laser: tần số điều khiển motor lên tới 1500Hz.

4. Hướng dẫn lắp đặt, đấu nối và cài đặt nhanh biến tần Shihlin SE3

4.1 Cách lắp đặt – đấu nối điện

✅ Lắp thẳng đứng trong tủ, khoảng hở tản nhiệt: ≥10 cm phía trên, ≥5 cm hai bên
✅ Tủ điện có quạt hút tản nhiệt, lắp đặt nơi khô ráo, thông thoáng, tránh bụi bẩn, ẩm ướt.
✅ Tháo rời quạt phía trên – định kỳ vệ sinh quạt hút và khe nhôm tản nhiệt, đảm bảo biến tần không bị nóng.

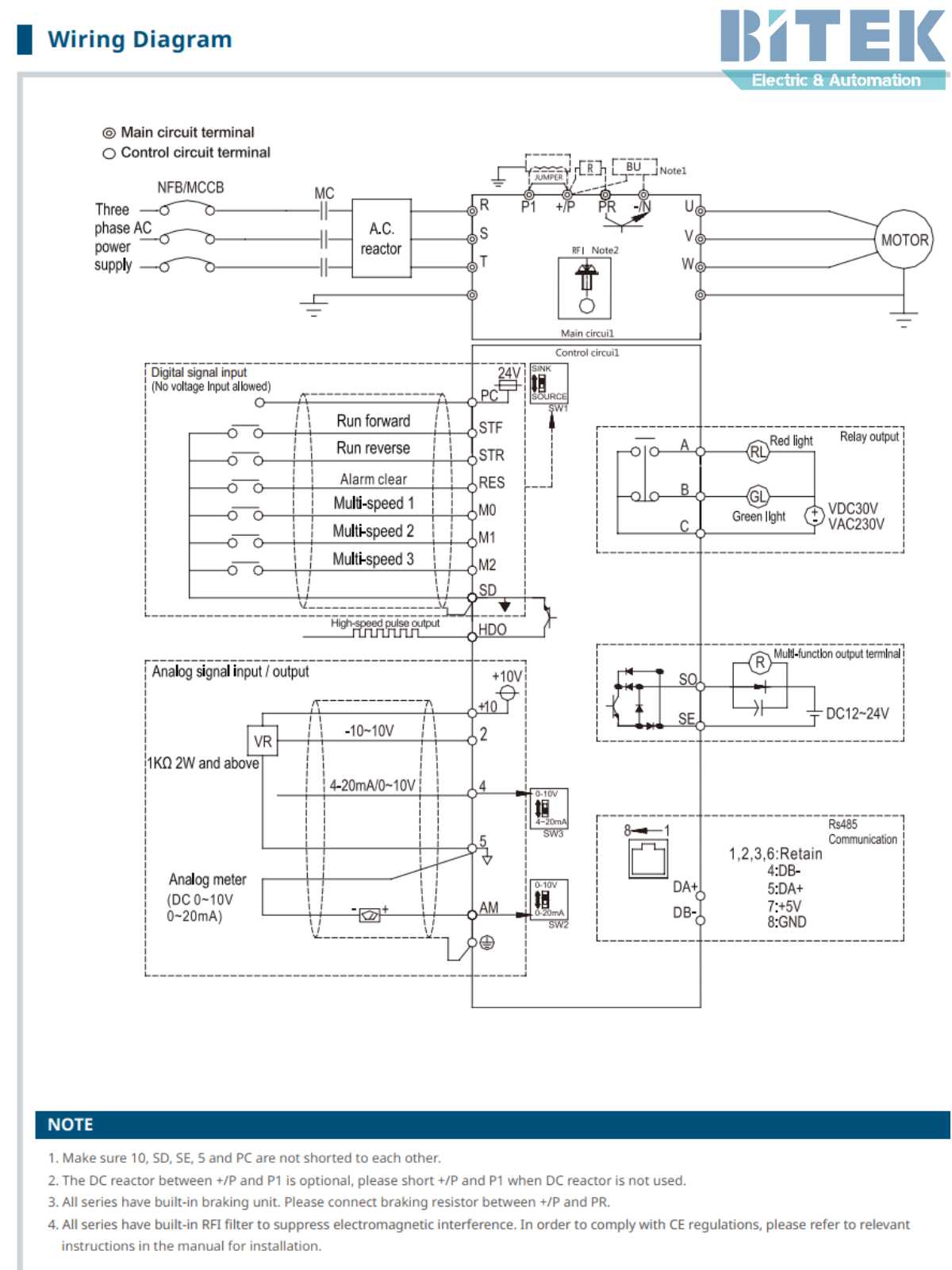

✅ Đấu nối nguồn điện:

• SE3-021 – nguồn điện 1 pha 220V đấu ngõ vào R/L1 – S/L2 ; ngõ ra U-V-W đấu vào motor 3 pha 220V
• SE3-023 – nguồn điện 3 pha 220V đấu ngõ vào R – S – T ; ngõ ra U – V – W đấu vào motor 3 pha 220V
• SE3-043 – nguồn điện 3 pha 380V đấu ngõ vào R – S – T ; ngõ ra U – V – W đấu vào motor 3 pha 380V

4.2 Hướng dẫn cài đặt nhanh biến tần Shihlin SE3

✅ Cách cài đặt thông số:

• Biến tần SE3 có 2 chế độ cài đặt: cài đặt theo nhóm dạng 00-00 và cài đặt theo dạng P.00. Mặc định nhà sản xuất là cài theo kiểu nhóm dạng 00-00.
• Để chuyển từ kiểu nhóm 00-00 sang kiểu P.00: Cài đặt thông số 00-25 = 1. Sau đó cài 00-02 = 2 hoặc tắt nguồn biến tần rồi mở lại.
• Để chuyển từ kiểu P.00 sang kiểu nhóm 00-00: Cài đặt thông số P.990 = 0. Sau đó cài P.97=1 hoặc tắt nguồn biến tần rồi mở lại.

✅ Các thông số cơ bản:

👉 Xem thêm Hướng dẫn đấu nối & cài đặt biến tần Shihlin SE3 ở tab “Tài liệu hướng dẫn”.

5. Các câu hỏi thường gặp khi sử dụng biến tần Shihlin SE3 (FAQ)?

1. Sự khác nhau của biến tần Shihlin SE3 và biến tần SC3, SL3?

→ Biến tần Shihlin SE3 thiên về hiệu năng & truyền thông cao cấp, hỗ trợ nhiều mode điều khiển Position / Torque / Tension và PM motor, chịu quá tải tốt. Chuyên dùng tải nặng, điều khiển vị trí, yêu cầu điều khiển chính xác, hoặc tốc độ cao (lên đến 1500Hz)
→ Biến tần Shihlin SC3 là dòng biến tần công nghiệp đa dụng – nhỏ gọn. Là lựa chọn tối ưu và kinh tế cho các máy móc phổ biến trong các nghành sản xuất (tải nhẹ, tải trung).
→ Biến tần Shihlin SL3 là dòng biến tần mini kinh tế, nhỏ gọn, tiết kiệm không gian lắp đặt. Phù hợp cho cách loại máy móc tải trung, tải nhẹ, bơm, quạt, băng tải, khuấy, chiết rót.

2. Biến tần Shihlin SE3 có cần encoder (PG card) không?

→ Với các yêu cầu độ chính xác rất cao hoặc mô-men lớn tại 0 Hz, nên điều khiển vòng kín dùng encoder FOC + PG.
→ Những ứng dụng thông thường thì chỉ cần dùng vòng hở SVC là đủ, không cần dùng encoder.

3. Biến tần Shihlin SE3 có chạy đồng bộ nhiều trục được không?

→ Có. Dùng truyền thông tốc độ cao (Profibus/DeviceNet/EtherCAT/Modbus TCP) hoặc analog/DA đồng tốc, kết hợp lệnh tension/torque.

4. Biến tần Shihlin SE3 điều khiển các motor chuyên dụng tốc độ cao được không?

→ Có. Biến tần Shihlin SE3 với tần số ngõ ra lên tới 1500Hz, có thể điều khiển các motor chuyên dụng, tốc độ cao như:

• Spindle Motor – động cơ trục chính tần số từ 400 – 1500Hz, vòng tua 24.000 – 90.000rpm cho Máy CNC, máy mài, máy phay, spindle cắt gỗ/nhôm, máy khoan tốc độ cao.
• High-Frequency Induction Motor: – tần số 200 – 800 Hz, vòng tua 12.000 – 48.000rpm cho Máy nén khí trục vít, máy ly tâm, bơm tăng áp cao tốc, bơm chân không.
• Permanent Magnet Synchronous Motor (PM) – tần số 200 – 1500 Hz, vòng tua 12.000 – 90.000rpm cho Máy nén khí inverter, máy cắt tốc độ cao, quạt ly tâm, servo tốc độ cao.

5. Các vấn đề cần lưu ý khi sử dụng biến tần Shihlin SE3 điều khiển motor chuyên dụng tốc độ cao?

• Kiểm tra khả năng chịu nhiệt của bạc đạn & rotor: ở > 400 Hz, nhiệt sinh lớn, cần bạc đạn hybrid gốm hoặc ổ từ/ổ khí.
• Làm mát cưỡng bức: nên dùng quạt riêng hoặc làm mát nước cho motor.
• Cáp điện nguồn và cáp tín hiệu encoder phải có shielded (bọc giáp chống nhiễu): để giảm nhiễu EMC ở tần số cao.
• Cần phải lắp điện trở xả cho biến tần nếu muốn thời gian giảm tốc và dừng nhanh.
• Kiểm tra cân bằng động rotor: đặc biệt với trục chính CNC hoặc máy ly tâm.

6. Biến tần Shihlin SE3 có thể điều khiển hệ thống đa bơm điều áp được không?

→ Có. Biến tần Shihlin SE3 điều khiển được hệ thống nhiều bơm điều áp (multipump system), module mở rộng EB308R có thể điều khiển lên đến 7 bơm (multipump I/O expansion card)

6. Vì sao khách hàng mua biến tần Shihlin SE3 tại BITEK?

• BITEK là đại lý chính hãng Shihlin Electric – phân phối hàng new 100%, chứng từ CO/CQ đầy đủ.
• Kho hàng luôn có sẵn – giao hàng nhanh toàn quốc.
• Hỗ trợ kỹ thuật 24/7: đội ngũ kỹ sư nhiều kinh nghiệm thực tế tư vấn giải pháp, hướng dẫn kỹ thuật đấu nối, cài đặt truyền thông (Modbus/Profibus/…); file tham số mẫu cài đặt cho từng ứng dụng.
• Bảo hành uy tín, dịch vụ khảo sát lắp đặt, hỗ trợ kỹ thuật tận nơi tại nhà máy.
• BITEK có văn phòng chi nhánh tại các tỉnh thành gần khách hàng – hỗ trợ kỹ thuật nhanh chóng.

👉 Bạn cần tư vấn chọn biến tần phù hợp để lắp đặt cho máy móc?
👉 Bạn cần điều khiển động cơ nam châm vỉnh cửu (motor từ IPM), hoặc chạy Spindle motor tốc độ cao?
👉 Bạn cần hỗ trợ kỹ thuật, hướng dẫn cài đặt biến tần Shihlin SE3?
👉 Bạn cần tìm đơn vị nhiều năm kinh nghiệm, uy tín để kiểm tra, sửa chữa biến tần hư hỏng?

📞 Liên hệ ngay BITEK để trải nghiệm dịch vụ nhé – Chúng tôi luôn sẵn sàng hỗ trợ !
