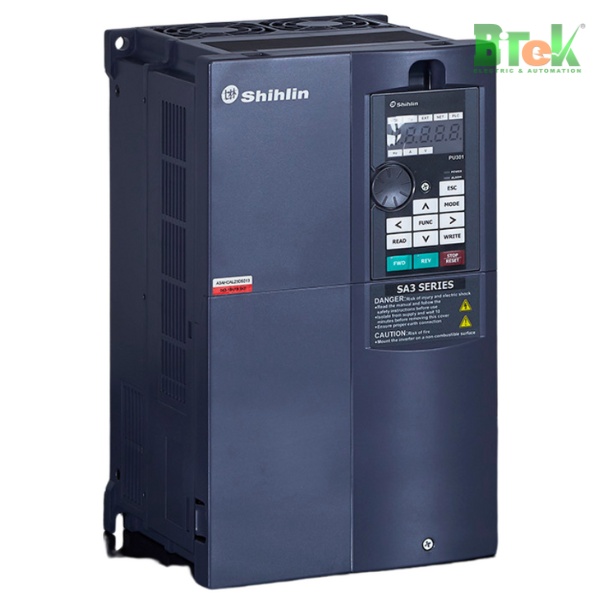

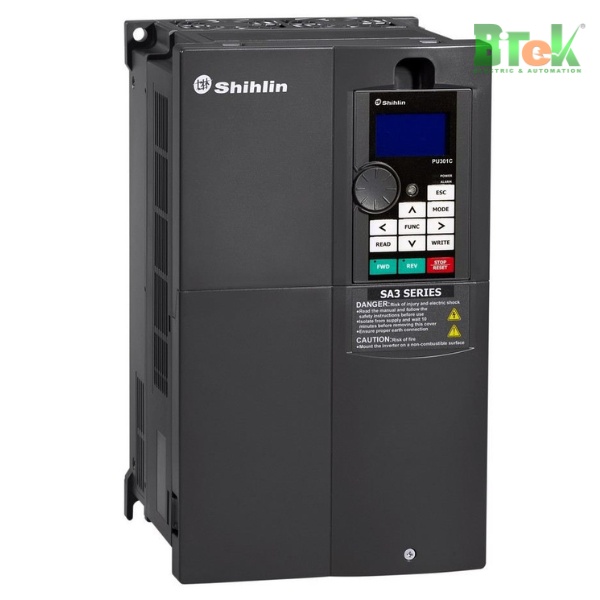

Biến tần Shihlin SA3

1. Giới thiệu về biến tần Shihlin SA3

Biến tần Shihlin SA3 là dòng Advanced Closed Loop Communication Inverter – biến tần cao cấp điều khiển vector kín vòng của hãng Shihlin Electric (Đài Loan). Dòng SA3 được thiết kế chuyên cho các ứng dụng tải nặng, biến thiên đột ngột, yêu cầu:

• Mô-men khởi động lớn
• Độ chính xác tốc độ cao
• Khả năng quá tải lớn
• Tích hợp PLC, truyền thông công nghiệp, điều khiển vị trí / tốc độ / mô-men / tension

Inverter Shihlin SA3 phù hợp cho các hệ thống cẩu trục, thang nâng, máy cán – kéo thép, máy dệt, máy kéo dây, winder/unwinder, máy in – bao bì, máy cuộn xả tôn, máy ép, bơm – quạt tải nặng…

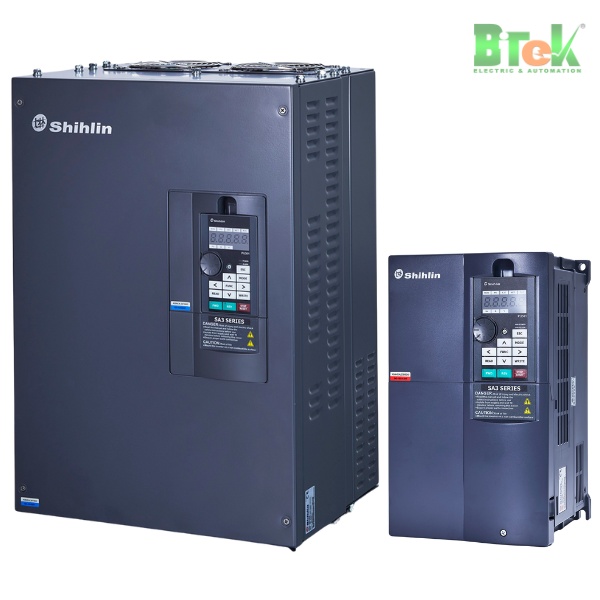

1.1. Dải công suất

• Điện áp 3 pha 220V (SA3-023): từ 0.75 kW đến 132 kW
• Điện áp 3 pha 380–480V (SA3-043): từ 0.75 kW đến 355 kW

Mỗi dải công suất đều có 2 chế độ tải:

• HD (Heavy Duty): quá tải 150%/60 s, 200%/3 s – dùng cho tải nặng, mô-men thay đổi đột ngột.
• ND (Normal Duty): quá tải 120%/60 s – dùng cho tải nhẹ / tải trung như bơm, quạt công nghiệp.

1.2. Dải tần số

• Tần số ngõ ra: 0 – 599 Hz
  → Phù hợp từ động cơ tiêu chuẩn 50/60 Hz cho tới động cơ tốc độ cao.

---

2. Công nghệ điều khiển cao cấp của biến tần Shihlin SA3

2.1. Điều khiển vector vòng hở & vòng kín

Biến tần SA3 hỗ trợ đầy đủ các chế độ điều khiển cao cấp:

• SVPWM, V/F, Close loop V/F (VF+PG)
• Sensorless Vector Control (SVC)
• Closed-loop vector control (FOC+PG)
• Torque control (TQC+PG)

2.2. Mô-men & dải điều khiển tốc độ

• Mô-men khởi động:
  • 150% tại 0.3 Hz (SVC)
  • 180% tại 0 Hz (FOC + PG)
• Dải điều khiển tốc độ:
  • Động cơ không đồng bộ (IM):
    • Mode SVC: 1 : 200Mode FOC + PG: 1 : 1000
  • Động cơ nam châm vĩnh cửu (PM / IPM / SPM):
    • Mode SVC: 1 : 20
    • Mode FOC + PG: 1 : 1000

👉 Biến tần Shihlin SA3 có thể điều khiển tốc độ cực thấp, “bò” chậm mà vẫn giữ được mô-men lớn, rất phù hợp cho cẩu trục, bàn nâng, máy cán, máy kéo dây, băng tải nặng.

2.3. Độ chính xác tần số & tốc độ

• Độ phân giải đặt tần số 0.01 Hz (digital), analog đến 13 bit.
• Độ chính xác tần số:
  • Digital: ±0.01%
  • Analog: ±0.1%

→ Đáp ứng tốt các hệ thống đồng bộ tốc độ, lực căng tension ổn định, điều khiển vị trí chính xác.

---

3. Các tính năng nổi bật của biến tần Shihlin SA3

3.1. Bù điện áp thấp – không dừng đột ngột khi nguồn điện lưới chập chờn

Chức năng Temporary compensation at low voltage:

• Khi nguồn sụt áp tạm thời, biến tần SA3 giảm tần số/tốc độ để giữ ổn định điện áp DC bus, tránh báo lỗi quá áp/ thấp áp, không dừng máy đột ngột khi mất điện.
• Khi điện áp trở lại bình thường, biến tần tự động tăng tốc về tần số đặt ban đầu.

👉 Ứng dụng thực tế: hạn chế báo lỗi, dừng máy ở khu vực điện lưới yếu, xa trạm biến áp. Hoặc ứng dụng cho các loại máy mà khi mất điện, dừng máy đột ngột sẽ bị sự cố hoặc hư hỏng sản phẩm như: bơm nước áp lực (búa nước), máy dệt kéo sợi, máy in cuộn, …

3.2. Phanh từ thông (Magnetic Flux Brake)

• Khi dừng, biến tần SA3 tạo ra từ thông đưa vào cuộn dây motor để giảm thời gian giảm tốc mà không cần điện trở xả.
• Phù hợp cho cẩu trục, thang nâng, bàn nâng, máy cuộn, cần dừng nhanh nhưng vẫn kiểm soát.

3.3. Hạn chế năng lượng tái sinh – Regeneration Avoidance

• Biến tần SA3 điều chỉnh tần số & điện áp ngõ ra để giữ điện áp DC bus trong giới hạn cho phép, tránh báo lỗi quá áp khi tải hồi năng lượng (tải quán tính lớn, xuống dốc, hạ tải).

3.4. Tính năng giảm tiếng ồn động cơ – Soft-PWM

• Công nghệ Low-noise carrier wave (Soft-PWM) giúp:
  • Giảm tiếng hú kim loại của động cơ.
  • Hạn chế nhiễu cho thiết bị đo lường, cảm biến, radio, thiết bị điều khiển gần đó.

3.5. Điều khiển động cơ không đồng bộ & động cơ PM

• Hỗ trợ IM, SPM, IPM – cả động cơ hiệu suất cao, động cơ từ nam châm vĩnh cửu, servo PM công suất lớn.
• Cho phép nâng cấp máy cũ dùng motor thường sang motor PM để tiết kiệm điện mà vẫn sử dụng lại biến tần SA3.

3.6. Nhiều chế độ điều khiển: vị trí – tốc độ – mô-men – tension

• Chế độ Position / Speed / Torque / Tension control.
• Có thể dùng kết hợp tốc độ + mô-men qua I/O.
• Các chức năng nâng cao:
  • Homing, zero-speed control
  • Pr/Pt mode với card PG
  • Open-loop tension control, phát hiện đứt cuộn / hết cuộn, đổi cuộn tự động…

👉 Rất phù hợp cho máy dệt, máy in, máy kéo dây, máy cuộn màng, cuộn giấy, cuộn tôn.

---

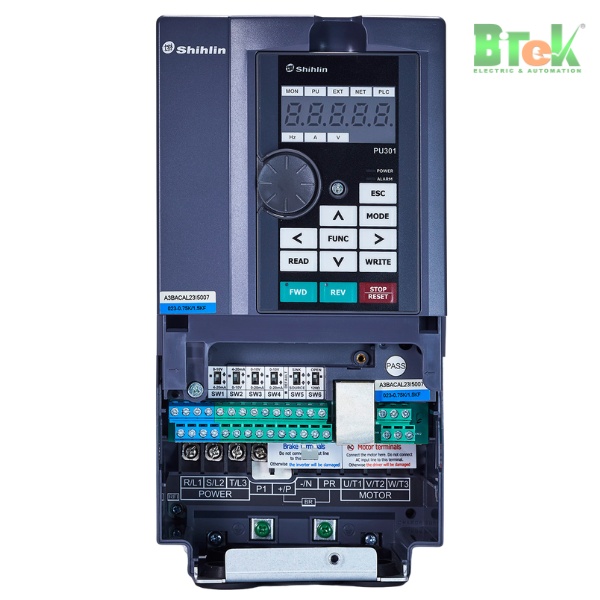

4. Ngõ vào ra I/O đa dạng, tích hợp PLC, truyền thông, lọc nhiễu

4.1. Nhiều ngõ vào ra I/O, cài đặt linh hoạt

• 10 ngõ vào số đa chức năng, có ngõ vào xung tốc độ cao HDI.
• 5 ngõ ra số đa chức năng (relay, transistor, xung tốc độ cao HDO).
• 3 ngõ vào analog:
  • 1 kênh –10…+10 V
  • 2 kênh chọn 0–10 V hoặc 4–20 mA
• 2 ngõ ra analog (0–10 V hoặc 0–20 mA).
• 1 ngõ vào tín hiệu an toàn safety input S1–SC.

→ Có thể cài đặt: chọn cấp tốc độ, đảo chiều, JOG, chọn chế độ điều khiển, báo chạy, báo lỗi, báo quá tải, tín hiệu tension, feedback tốc độ…

4.2. PLC tích hợp bên trong biến tần

• Ngôn ngữ: Ladder + lệnh (instruction list)
• 21 lệnh cơ bản + 14 lệnh ứng dụng
• Dung lượng: 400 steps
• Tốc độ xử lý:
  • Lệnh cơ bản: 1 µs
  • Lệnh ứng dụng: 10 µs

👉 Với PLC tích hợp, nhiều ứng dụng không cần thêm PLC ngoài: bơm nước theo mức, điều khiển băng tải phân loại đơn giản, chạy tuần tự nhiều trạm, logic liên động an toàn…

4.3. Truyền thông công nghiệp

• Built-in Shihlin/Modbus RTU (RS-485).
• Có thể gắn thêm card truyền thông:
  • Modbus TCP / Ethernet
  • Profibus, CANopen, DeviceNet, EtherCAT

→ Dễ dàng kết nối PLC Siemens, Mitsubishi, Omron, Delta, Rockwell, HMI, SCADA, hệ DCS…

4.4. Tích hợp bộ lọc nhiễu RFI

• Built-in RFI filter giúp giảm nhiễu điện từ, đáp ứng tiêu chuẩn EMC, đặc biệt khi biến tần gần các thiết bị đo, cân định lượng, PLC, HMI.

---

5. Chất lượng bền bỉ trong môi trường công nghiệp

5.1. Kênh gió tản nhiệt độc lập – Isolated Air Channel

• Đường gió tản nhiệt tách riêng khỏi bo mạch công suất và điều khiển, hạn chế bụi – dầu – hơi ẩm bám trực tiếp vào linh kiện.

5.2. Tính năng bảo vệ toàn diện

Biến tần SA3 tích hợp đầy đủ các bảo vệ:

• Ngắn mạch ngõ ra, quá dòng, quá áp, thấp áp
• Mất pha ngõ vào / ngõ ra
• Quá nhiệt motor (PTC), quá nhiệt IGBT
• Rò xuống đất, lỗi mạch, lỗi truyền thông
• Giám sát tuổi thọ tụ DC, giám sát nhiệt PN bus

5.3. Linh kiện cao cấp, tuổi thọ bền bỉ

Biến tần Shihlin SA3 sử dụng linh kiện cao cấp từ các hãng nổi tiếng hàng đầu thế giới: Infineon, Fuji, Mitsubishi, Vishay, Epcos, Nichicon, LEM, … – có tuổi thọ bền bỉ và đảm bảo độ tin cậy vận hành liên tục 24/7 trong các môi trường công nghiệp:

• Độ tin cậy và hiệu suất cao
• Hoạt động ổn định trong môi trường khắc nghiệt
• Tuổi thọ dài hơn biến tần phổ thông 30-50%
• Hạn chế tối đa lỗi, hư hỏng và thiệt hại do dừng máy

---

6. Ứng dụng thực tế của biến tần Shihlin SA3

Với các tính năng điều khiển đa dạng như vector control + closed loop + PLC + truyền thông, biến tần Shihlin SA3 được dùng nhiều trong:

• Cẩu trục, cầu trục nhà xưởng, kho, cảng – cần mô-men lớn, giữ tốc độ ổn định khi lên/xuống tải.
• Máy cán, máy kéo thép, máy kéo dây, máy đùn – tải thay đổi liên tục, yêu cầu moment cao ở tốc độ thấp.
• Máy dệt, máy in, máy thu xả cuộn màng/giấy/tôn – điều khiển tension – winding/unwinding, đồng bộ nhiều trục.
• Băng tải nặng, băng tải dốc, bàn nâng, thang chở hàng – cần phanh hãm, chống trôi, giữ mô-men ổn định.
• Bơm & quạt công nghiệp cỡ lớn – điều khiển PID, truyền thông Modbus/PLC.

---

7. Lợi ích khi sử dụng biến tần Shihlin SA3

• Hiệu suất vận hành cao: điều khiển vector + mô-men lớn → máy chạy êm, ít sốc cơ, giảm hư hỏng cơ khí.
• Tiết kiệm đầu tư: tích hợp PLC, truyền thông, nhiều I/O → giảm thêm PLC/relay trung gian.
• Giảm thời gian dừng máy: chức năng bù sụt áp, tránh báo lỗi thấp áp khi nguồn điện chập chờn, tránh hư hỏng sản phẩm khi máy dừng đột ngột do mất điện.
• Dễ mở rộng & tối ưu hệ thống: một dòng SA3 dùng chung cho nhiều loại máy – từ bơm/quạt tới cẩu trục, máy dệt, máy cán, từ motor không đồng bộ tới motor từ nam châm vĩnh cửu, motor servo.
• Chất lượng linh kiện cao cấp: giảm chi phí vận hành, hạn chế tối đa lỗi hư hỏng và thiệt hại do dừng máy.

---

8. Các câu hỏi thường gặp khi sử dụng biến tần Shihlin SA3 (FAQ)

8.1. Biến tần Shihlin SA3 phù hợp nhất cho những loại máy móc nào?

SA3 là dòng biến tần cao cấp – tải nặng – điều khiển chính xác, phù hợp cho:

• Cẩu trục, pa-lăng, thang nâng, bàn nâng
• Máy cán thép, máy kéo dây, máy đùn, máy ép thủy lực
• Máy cuộn/xả cuộn tôn – màng – giấy
• Máy dệt, máy nhuộm, máy in
• Băng tải tải nặng, băng tải dốc
• Bơm – quạt công nghiệp công suất lớn

→ Máy nào cần moment lớn, tải thay đổi liên tục, yêu cầu quá tải cao → chọn SA3.

8.2. Biến tần Shihlin SA3 chạy được ứng dụng tốc độ thấp với mô-men tải lớn không?

Rất tốt. Shihlin SA3 đáp ứng mô-men cực lớn ở tốc độ thấp

• SVC mode: 150% moment tại 0.3 Hz
• FOC+PG mode: 180% moment tại 0 Hz

→ Yêu cầu kéo tải từ tốc độ thấp, giữ tension, chạy tốc độ bò (crawl), nâng hạ tải nặng đều đáp ứng tốt.

8.3. Biến tần Shihlin SA3 dùng được cho khu vực điện áp thấp, hay bị chập chờn không?

Có. Tính năng bù điện áp của SA3 giúp hạn chế báo lỗi và dừng máy khi điện áp chập chờn.

8.4. Có cần mua thêm PLC khi sử dụng biến tần Shihlin SA3 không?

Biến tần SA3 tích hợp sẵn PLC 400 steps với:

• 21 lệnh cơ bản
• 14 lệnh ứng dụng
• Tốc độ xử lý 1 µs – 10 µs

Nhiều ứng dụng không cần phải mua thêm PLC rời, ví dụ:

• Chạy tuần tự nhiều cấp tốc độ
• Điều khiển bơm – hệ bơm luân phiên
• Điều khiển băng tải phân loại đơn giản
• Logic liên động an toàn cơ bản

8.5. Biến tần Shihlin SA3 có chức năng hãm motor mà không cần điện trở xả?

Có, nhờ Magnetic Flux Brake:

• Tạo từ thông hãm động cơ khi giảm tốc
• Không cần thắng cơ hoặc điện trở xả
• Phù hợp cho các ứng dụng có quán tính và xả không quá lớn

8.6. Tại sao biến tần Shihlin SA3 được dùng nhiều cho máy cuộn – xả cuộn (Winder/Unwinder)?

Vì SA3 hỗ trợ tốt:

• Điều khiển Torque Control, Tension Control
• Dải tốc độ rộng 1:1000
• Công nghệ Soft-PWM → chạy êm, tension ổn định
• Nhiều I/O analog chuyên dùng cho thu xả cuộn, lực căng
• Hỗ trợ PG để đồng bộ tốc độ

→ Tension đều, không nhăn – không rách màng – không biến dạng cuộn.

8.7. Biến tần Shihlin SA3 có hỗ trợ Auto-tuning không?

Có đầy đủ:

• Static Auto-tuning (không chạy máy)
• Rotational Auto-tuning (chạy motor)

→ Giúp nhận dạng:

• Điện trở cuộn dây
• Cảm kháng
• Mô-men quán tính
• Thông số từ thông

→ Điều khiển chính xác hơn nhiều so với cài đặt thông thường.

8.8. Có cần thay motor mới khi lắp đặt biến tần Shihlin SA3 không?

Không cần. Biến tần SA3 điều khiển được tất cả các loại motor:

• IM (Induction Motor) – động cơ không đồng bộ (loại thông dụng)
• SPM & IPM (Synchronous Permanent Magnet Motor) – động cơ nam châm vĩnh cửu.
• Motor IE3, IE4
• Ngoàira biến tần SA3 còn hỗ trợ mode FOC + PG, đạt dải điều khiển tốc độ 1:1000, thích hợp điểu khiển servo công suất lớn.

Chỉ cần nhập đúng thông số motor (Auto-tuning) là chạy tối ưu.

8.9. Biến tần Shihlin SA3 có điều khiển được nhiều motor cùng lúc không?

Có thể được, nếu dùng đúng kỹ thuật:

• Không yêu cầu điều khiển độc lập từng motor
• Tổng công suất các motor nhỏ hơn công suất biến tần
• Sử dụng contactor, relay nhiệt an toàn cho mỗi motor

---
