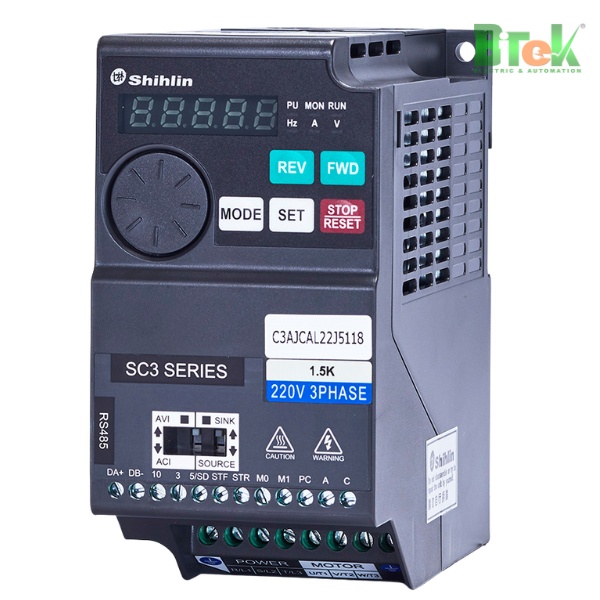

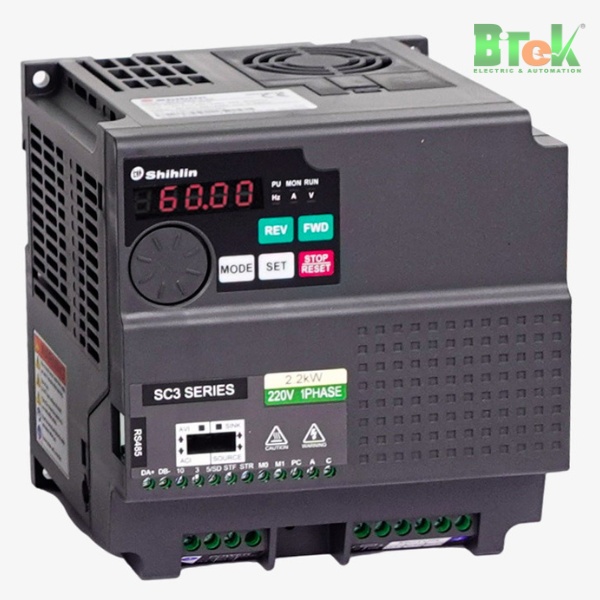

Biến tần Shihlin SC3

1. Giới thiệu biến tần Shihlin SC3

Biến tần Shihlin SC3 là thế hệ biến tần công nghiệp đa năng của hãng Shihlin Electric Đài Loan, nổi bật với thiết kế nhỏ gọn – chắc chắn – hiệu suất cao. Biến tần SC3 được sử dụng phổ biến cho hầu hết các loại máy móc sản xuất trong công nghiệp: băng tải, bơm, quạt, máy dệt – cuốn – đóng gói, in ấn, máy trộn/khuấy, … nơi cần độ ổn định, chống nhiễu tốt và thao tác nhanh.

Dải công suất động cơ dùng phù hợp với biến tần SC3:

• Nguồn điện 1 pha 220V: (SC3-021) công suất từ 0.2kW → 2.2kW
• Nguồn điện 3 pha 220V: (SC3-023) công suất từ 0.2kW → 3.7kW
• Nguồn điện 3 pha 380V: (SC3-043) công suất từ 0.4 kW → 22kW

2. Các đặc điểm nổi bật của biến tần Shihlin SC3

• Vector điều khiển hiệu năng cao (SVPWM, V/F, General flux vector) → mô-men khởi động lớn (lên đến ~180% @3 Hz; ~200% @5 Hz).
• Bo mạch phủ sơn toàn bộ + khe gió tản nhiệt tách biệt → chống ẩm/ bụi/ hơi dầu, tăng tuổi thọ bo mạch và linh kiện.
• Mạch lọc nhiễu RFI filter tích hợp → giảm nhiễu điện từ, phù hợp môi trường sử dụng nhiều biến tần và các thiêt bị điện tử.
• Quạt làm mát chạy tự động theo nhiệt độ, dễ tháo lắp để vệ sinh/bảo trì.
• Núm xoay cài đặt (operation wheel) tối ưu vị trí → dễ dàng cài đặt, vận hành.
• Tích hợp 2 cổng RS-485 (tốc độ đến 115200 bps) + cổng RJ45 mở rộng keypad rời → kết nối truyền thông PLC/ HMI/ SCADA thuận tiện.
  (Lưu ý: keypad ngoài và RS-485 không hoạt động đồng thời.)
• PID tích hợp, 5 điểm đường cong V/F, 8 nhóm chu trình chạy lập trình → đáp ứng tối ưu điều khiển bơm/ quạt và các chu trình lặp.
• Giám sát đa thông số & lưu 12 lịch sử cảnh báo (kèm chi tiết 2 lỗi gần nhất) → dễ dàng tra cứu nguyên nhân sự cố.
• Lắp ray DIN hoặc bắt vít – nhỏ gọn, tiết kiệm không gian tủ.
• Tần số ngõ ra: 0–599.00 Hz – linh hoạt đáp ứng các yêu cầu kỹ thuật.
• Độ chính xác tần số: đặt số: ±0.01% | analog: ±0.1%
• Phát hiện dòng thấp/quá mô-men – tính năng bảo vệ an toàn.
• Bảo vệ/cảnh báo: quá dòng, quá áp/thấp áp, quá nhiệt motor & IGBT, chạm đất, ngắn mạch ngõ ra, lỗi truyền thông, stall, PID error, CPU error,…

3. Các tính năng kỹ thuật đặc biệt của biến tần Shihlin SC3

• Grouping Parameters – Easy Setup: Tham số được chia theo nhóm, dễ tìm và cài đặt nhanh chóng.
• Đường cong tăng/giảm tốc: tuyến tính & S-curve 1/ 2/ 3 đoạn → máy chạy êm, giảm sốc cơ khí.
• Theo dõi vận hành real-time: tần số, dòng, áp DC bus, thời gian chạy, nhiệt độ,… qua LED/RS-485.
• Ngõ vào tín hiệu tham chiếu đa dạng: keypad, 0–5/10 VDC, 4–20 mA, đa cấp tốc độ, truyền thông.
• Chế độ tiết kiệm năng lượng & stall prevention: hạn chế sụt tốc khi tải biến thiên.

4. Ứng dụng thực tế của biến tần Shihlin SC3

• Máy làm nhang, máy chế biến hạt điều
• Băng tải, máy đóng gói, máy khuấy ly tâm
• Thu xả cuộn, máy in màu, máy cắt bao bì giấy, nylon
• Máy dệt vải; máy dệt bao PP, PE; dệt sợi, nhuộm
• Máy nghành dược phẩm, thực phẩm
• Máy đùn nhựa, tráng màng, máy đánh bóng.
• Máy xẻ gỗ, máy bào, máy cắt
• Hệ thống bơm nước tăng áp, quạt thông gió

5. Hướng dẫn lắp đặt biến tần Shihlin SC3

• Lắp thẳng đứng trong tủ, khoảng hở tản nhiệt: ≥ 10 cm phía trên, ≥ 5 cm hai bên.
• Nguồn cấp theo model: 1P-220V (SC3-021), 3P-220V (SC3-023), 3P-440V (SC3-043).
• Ngõ ra motor: đấu vào U-V-W; RS-485 Modbus RTU về PLC/HMI theo chuẩn 2-wire.
• Chống nhiễu: bật RFI filter khi hệ thống có nhiều biến tần/thiết bị điện tử nhạy nhiễu.

👉 Xem thêm Hướng dẫn đấu nối & cài đặt biến tần Shihlin SC3 ở tab “Tài liệu hướng dẫn”.

6. Hướng dẫn cài đặt nhanh biến tần Shihlin SC3

• Chú ý 1: Biến tần Shihlin SC3 có 2 chế độ cài đặt: cài đặt theo nhóm dạng 00-00 và cài đặt theo dạng P.00. Mặc định nhà sản xuất là cài theo kiểu nhóm dạng 00-00

✅ Để chuyển từ kiểu nhóm 00-00 sang kiểu P.00:
Cài đặt thông số 00-25 = 1. Sau đó tắt nguồn rồi mở lại.

✅ Để chuyển từ kiểu P.00 sang kiểu nhóm 00-00:
Cài đặt thông số P.990 = 0. Sau đó tắt nguồn rồi mở lại.

• Chú ý 2: Sau khi cài đặt thông số biến tần Shihlin, cần phải nhấn và giữ phím SET trong 2 giây để lưu lại giá trị của thông số cài đặt.

6.1. Các thông số cài đặt cơ bản biến tần Shihlin SC3

6.2. Các thông số cài đặt nâng cao biến tần Shihlin SC3

👉 Xem thêm Tài liệu kỹ thuật biến tần Shihlin SC3 ở tab “Tài liệu hướng dẫn”.
